才茂通信電力遠程集中抄表無線聯網系統

▋前言

長期以來，電表數據抄送問題都是電力供應部門急需解決而又得不到切實解決的問題。傳統的手工抄表，費時，費力，準確性和及時性得不到可靠的保障，電表出現故障也不會被發現導致用戶用電數據丟失。同時在高度信息化的今天，對于相關部門來說用戶數據統計和實時監控是一個亟待解決的重大問題。傳統電力抄表主要有以下幾個問題： 第一抄表工作入戶難，抄表前需事前和客戶溝通好，如客戶不在家將無法進行抄表工作，這樣就會大大降低工作時效；第二抄表工作量大，一個片區的工作量是非常巨大的，到有些地方的電表可能還需要爬竿等高危險操作，對工作人員的安全沒有保障；第三人工抄表存在誤差的可能，數據抄錯了將會出現一些不必要的麻煩。

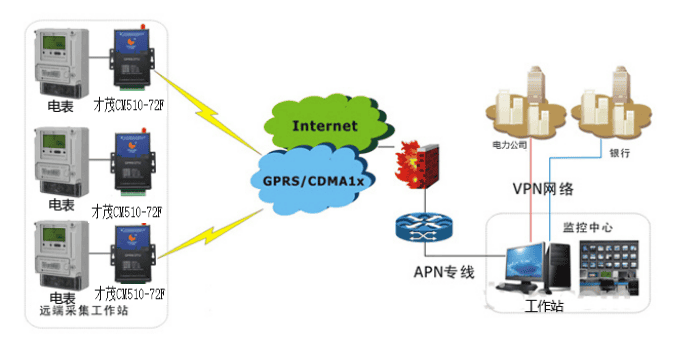

▋系統拓?fù)鋱D

 針對電力抄表目前存在的問題，才茂通信依托自己在互聯網+行業豐富的經驗，基于4G/3G/2G的網絡接入產品，為電力行業市場構建了一套基于互聯網+的基礎解決方案，實現電力抄表智能化，有效的解決了電力數據業務的高效、穩定、快速傳輸?shù)膯栴}，廣泛應用于各個城市的智能抄表系統。

遠程電力遠程抄表系統由：電力局的配電中心服務器、4G/3G/2G DTU終端傳輸設備和位于居民小區的電表數據采集點組成。為了實現最簡化的組網應用，居民小區的同一棟樓的所有電表都先連接到電表集中器里，每一戶的用電數據由智能電表傳到電表集中器，電表集中器通過串口RS232/RS485與DTU終端傳輸設備連接，電表數據通過透傳模式將數據通過運營商4G/3G/2G網絡遠程發送到對應配電中心服務器里，實現電表數據和配電數據中心系統的高效、實時在線連接。

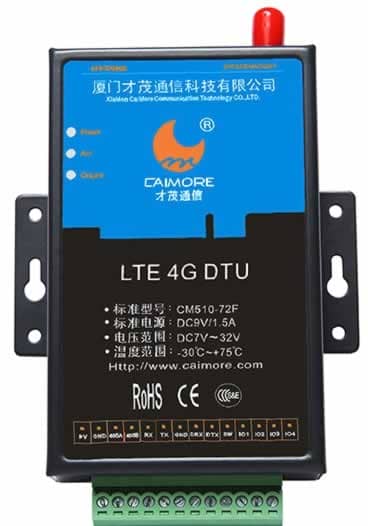

通過才茂4G/3G/2G DTU設備，可以隨時將每戶用電情況實時傳送到配電中心服務器軟件上，這樣就可以準確快速的了解用戶的用電情況，避免人工抄表存在錯誤的問題。同時也方便管理人員快速對設備故障進行判斷，減少維護成本。

▋系統結構

終端層：主要由電力監測計量表和集中器組成，功能電能表、低壓電力線載波集中器、負控終端以及采集器等。

網絡傳輸層：電力遠程抄表系統采用才茂4G/3G/2G DTU進行無線遠程傳輸方式進行通訊，實現了中心站服務端軟件和各個集中器之間的通信功能。通過對485總線的利用，以及低壓電力載波或者無線移動方式等，實現了集中器和各個采集終端、計量表之間的通信功能，因此具有安裝便捷、靈活整合的特性，還具備一定的經濟性，完全能夠滿足國內不同環境下的通信組網模式。

監測中心服務端:主要組態王軟件，web服務器以及數據庫等組成

▋系統功能

現代的樓宇建設已經將很多電表集中放置在一起，這些電表都內置單片機，可以通過單片機讀取實際的用電數據，并且可以通過RS485的通訊方式來與外部通訊。利用DTU的RS485通訊能力，將其與電表并聯起來，并通過DTU來實現與移動網絡、抄表數據服務中心的連接，這樣，抄表數據服務中心就可以直接訪問到每一個電表，實現了實時在線遠程抄表的應用。

遠程抄表系統由三個部分組成：電表終端、DTU、抄表服務中心。

1）電表終端：主要完成用戶用電量的記錄，以及應答外部的讀數指令。

2）DTU：建立數據通訊鏈路，并在電表與抄表數據服務中心進行數據轉發。

3）抄表服務中心：通過與DTU的通訊，讀取電表的數值。

▋應用模式：

1）一直在線模式：適合抄表頻率高的場合，DTU通電后自動連接移動網絡與抄表數據服務中心，并保持電表與抄表數據服務中心的鏈路，任何時候都可以進行抄表；

2）觸發上線模式：適用于抄表頻率低的場合，可以節省傳輸流量費用開銷。實際中，當電表有數據上傳時或抄表數據服務中心通過短信要求抄表時，DTU開始連接移動網絡與抄表數據服務中心，完成兩者之間的數據傳輸，當傳輸完成后，又自動恢復待機狀態，這樣可以節省流量；

5、方案的意義

對于電力部門來說，電表數據抄寫一直是一件非常頭疼的事情，需要投入大量的人力、物力和財力。因?yàn)殡姳頂?shù)量眾多，地理位置分散，給工作人員帶來極大的不方便。電力公司可利用4G/3G/2G移動數據網絡對各重要電力節點進行監控,自動讀取相關數據并加以分析，還可進一步進行遠程控制或設備故障維護，可減少人力資源、縮短修護時間并節省專線建設成本。

▋應用領域

遠程抄表方案解決了布點分散難以管理的問題，然而無線DTU又是一種成熟應用方案之一，并且DTU移動性好、覆蓋性廣、通訊成本低的特點,是一種理想的遠程抄表解決方案?？梢詮V泛應用于電力抄表、自來水抄表、天然氣抄表、輸送管道抄表等等行業應用。
