基于4G RTU自助洗衣機無線監控系統方案
時間：2016-11-30 來源：本站原創一.概述
隨著時代的發展，生活節奏的加快，24小時不間斷營業，無人值守的自主經營模式，因其自主、自助、便利等特性，正被越來越多的人所接受。從現在地鐵站內的自助售賣機、自助藥品銷售、銀行的自助柜臺等，我們可以感覺到自助無人商店時代的來臨。
洗衣服務是一項耗時、耗力、耗神的的工作，在歐美等發達國家，由于時間的珍貴以及追求個性化富有情趣的生活，人們已早就不愿意在日常洗衣浪費時間，隨之而來的是大量洗衣房的出現，目前歐美、日韓大街小巷，尤其是學生單身公寓等。我國的大部分大學宿舍、單身公寓、快捷酒店等，有的也開始安裝了這種洗烘設備。
二.系統組成和功能
本系統主要有三個部分組成，分別是前端付費控制主機，無線傳輸CM550 及后臺管理控制中心。洗衣機采用無線支付系統，不需要繁瑣的換硬幣和購卡過程，只需要拿出手機掃描機器上二維碼，通過支付寶或網上銀聯就可以實現付款啟動機器。此類付款形式比較新穎，目前市場上采樣此種付款方式的有OBA智能洗衣機。該系統功能特點：
1．體積小和普通家庭式洗衣機一樣，安裝容易。
2．采用微信、支付寶、網銀支持方式代替?zhèn)鹘y(tǒng)的投幣式和刷卡式，方便，快捷。
3．節約用水：自助洗衣機控制水的使用量，避免人工洗衣諸如忘關水龍頭，無節制用水等浪費現象，從而節省30%~50%的用水量。
4．節省時間，節省體力，減輕手洗之苦，將更多的時間，更多充沛精力用于工作學習。
5．消毒衛生：洗衣機配備日專用的消毒設施，能消除各種細菌和病毒，從而提高衛生質量。
三.系統采用CM550功能特色優勢

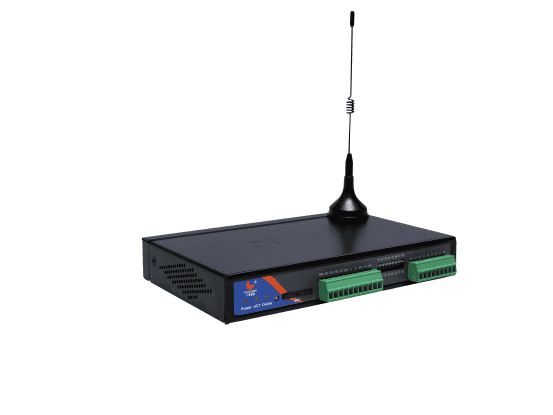

CM550是一款工業無線采集傳輸終端，其工作原理是通過GPRS/CDMA/3G/4G等運營商網絡實現前端數據聯網運營與后臺管理監控中心聯網監控。具有上/下線提示、監測與控制方便、加密安全等特點優勢。
3.1，短信控制更方便和快捷
CM550支持短信配置、短信控制及短信告警等短信功能，有效保證設備故障短信告警通知管理員，進行維護或現場檢修，減少運營故障。同時也可以通過短信配置和短信查詢了解前端設備運行狀況。方便快速了解和處理小故障。
3.2，無線數據加密更穩定安全
采用無線運營商網絡，通過GPRS/CDMA/3G/4G網絡實現網絡覆蓋最普及方式進行聯網，特點穩定性高、普及廣、流量資費低，可通過運用商APN/VPDN專網，保證數據加密安全。更有DES、AES、3DES等自主加密方式，雙重加密保證網銀、在線支付系統傳輸安全可靠。
3.3，可靠的自我檢測和自我修復系統
CM550終端支持6路可自定義模擬量采集和開關量控制，支持4~20mA和0~10V模擬量采集。支持0~3.3/5V開關量輸入輸出。可對前端在線網銀主機箱內，溫度、濕度、及箱體開關門狀態進行檢測和告警。保證系統運營主機自我安全監測。
CM550具有多重在線保持和心跳保持判斷網絡的連通狀態，具有獨特的網絡掉線通知下位機功能，保證在網絡故障和網絡自我修復過程，工控主機能了解無線網絡的狀況，保證數據在上傳時能有效的確保網絡暢通性，避免數據丟失，造成系統判斷錯誤。

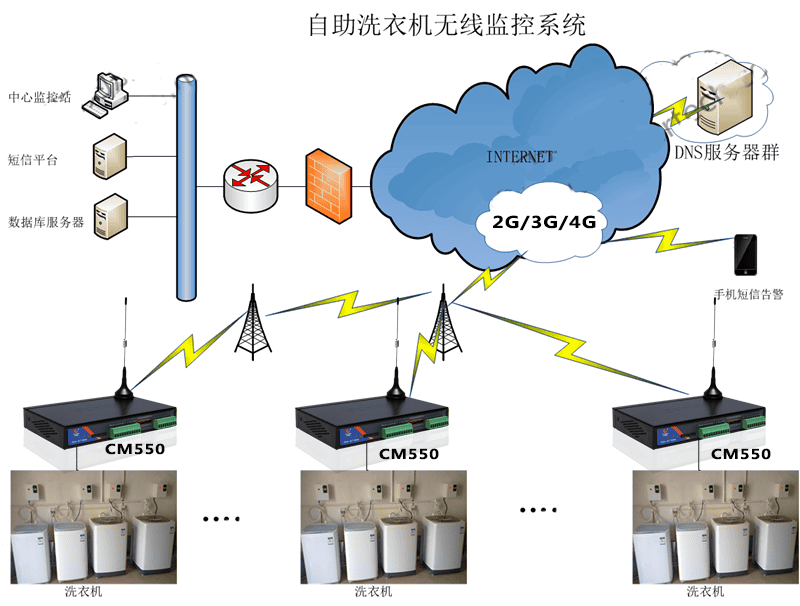

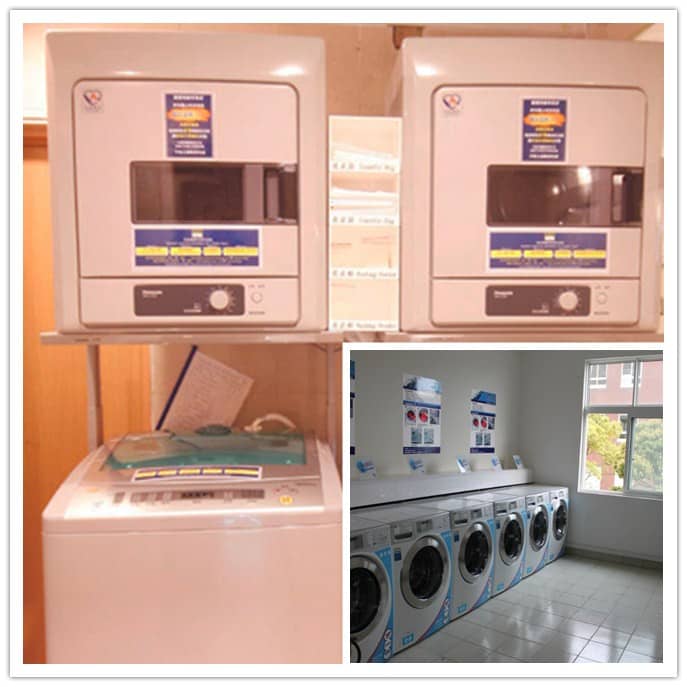

四.網絡組網拓?fù)浜同F(xiàn)場應用圖
相關產品
五.產品在系統中功能作用與應用場所
廈門才茂通信CM550在系統中主要是實現各個分布式洗衣站點的無線聯網監控，實現酒店、學校、公寓或是自主連鎖洗衣店站點的無線遠程集中聯網與后臺的統一監控。保證自助洗衣機各站點的統一運營管理。
目前該產品已經廣泛應用于我國大部分省市級區域的學校、公寓、酒店、自主洗衣店等場所。有效解決人工洗精力和時間上消耗，24小時提供服務，具有殺菌消毒作用，提高衛生質量，提高固定的經濟效益同時節約用水用電環保、節能。
